Summary039: 5V 電源ロードスイッチ-VGSのしきい値
Description

PMOS FET の VG の電圧振幅が SAM の IOPORT とつながっているため、 3.3V-0V である. 一方 VS は 5V となるので、 VGS の電圧振幅 1.7V-3.3V となる. Q301 の Vth min は 0.5V 程度なので常に流れて使い物にならない.

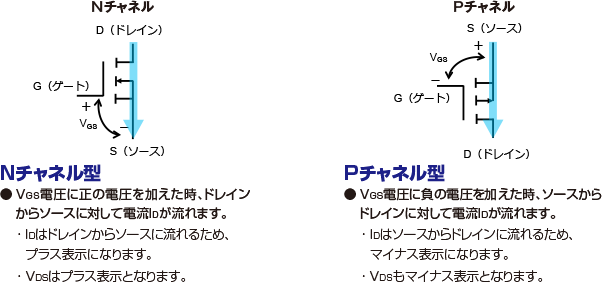

根本的な考えとしては VGS の電位差ではなく VG-GND 間の電圧で動く動かないを勘違いしていた. 別途 IOPORT と Q301.Gate のつなぎ方がおかしい.

VGS の問題に対処するため Q30x (M1) として NMOS FET の 2N7001, R30x (R1) を追加.

  • Q30x.GATE = IOPORT
  • Q30x.SOURCE = GND
  • R30x.1 = Q301x.DRAIN (R30x の抵抗値は 10k ohm)
  • R303 は 0 ohm でショート.
TagsNo tags attached.
Attach Tags

Activities

na6ko

2022-02-03 18:25

manager


na6ko

2022-02-03 18:39

manager   ~0000075

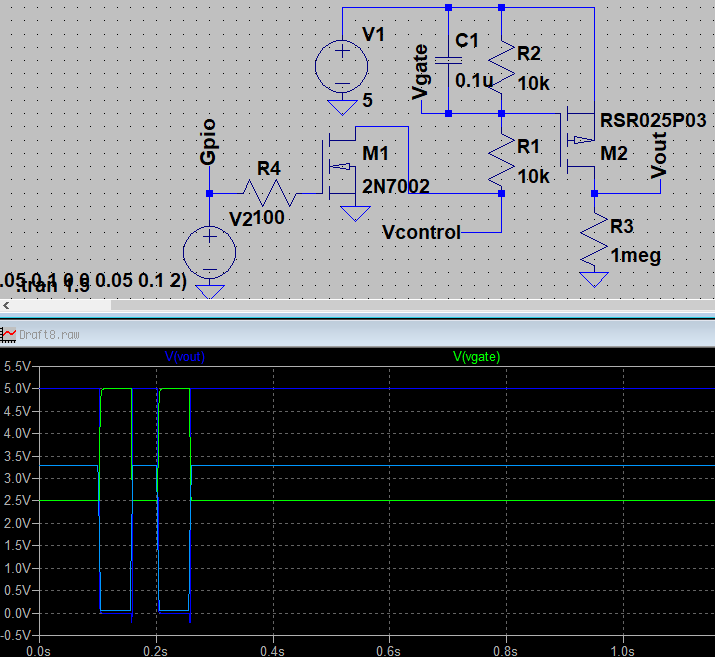

Q30x.DRAIN は opendrain となり, R301 によってプルアップ.

  • Q30x.GATE が L の場合は Q30x.VGS = 0V; Q30x.VD = open; Q301.GATE = 5V となり, 5V 出力 off.
  • Q30x.GATE が H の場合は Q30x.VGS = 3.3V; Q30x.VD = 0V; Q301.GATE = 2.5V (R301 と R30x の分圧)で 5V 出力 on となる.

na6ko

2022-03-07 21:25

manager   ~0000088

応急処置では想定通り動いている. ステータスを解決済みにする. 次回のプリント基板で動作が問題なければ終了.

na6ko

2022-06-30 19:22

manager   ~0000099

r1.1で問題ないことを確認した.
