正しいデータ
0xffe0:20 46 49 4E-41 4C 20 46=41 4E 54 41-53 59 20 32
0xfff0:14 58 00 00-48 04 01 0e=03 e2 00 01-2e fe bc fe

bit6 がおかしいデータ
busniki terminal: 2022-02-21T04:06:10+09:00
enter command: cr 0xffe0 0x20
0xFFE0:20 06 09 0E-01 0C 20 06-01 0E 14 01-13 19 00 12
0xFFF0:14 18 00 00-00 04 00 06-C1 E0 00 00-06 FE DC FE

SERCOM.DATA をDMAが取り込むタイミングを SERCOM1_DMAC_ID_RX にしたもの.
仕様上 1 byte おきに無駄なデータが入ることに注意.
busniki terminal: 2022-02-21T23:23:12+09:00
enter command: cr 0xffe0 0x20
0xFFE0:00 00 00 20-00 06 00 09-00 0E 00 01-00 0C 00 20
0xFFF0:00 06 00 01-00 0E 00 14-00 01 00 13-00 19 00 00

busniki terminal: 2022-02-21T23:23:12+09:00
enter command: cr 0xfff0 0x20
0xFFF0:00 00 00 14-00 18 00 00-00 00 00 08-00 04 00 01
0x0000:00 0E 7F C3-7F E2 00 00-00 01 00 2E-7F FE 7F DC

bit6 だけ MCU の sercom 側の hold time が間に合ってない?
正常 - 計測
BC - DC
A9 - E9
20 - 00
傾向として bit 7 の data が bit 6 に入り, bit 6 の data は消失していると見られる.
bit 7 の data が bit 6 に入るということは, data の更新が間に合っていないためなので 10.3 ns のフィルタが不要の可能性がある.
よくみると bit6 以外もたまに消失している.

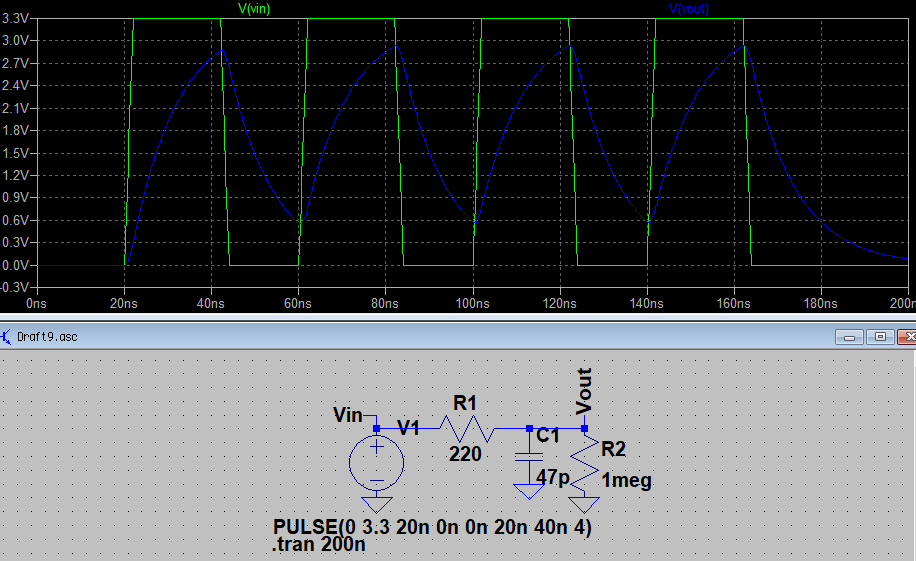

74165 の CLOCK 入力の前の時定数 10.34 ns のフィルタを除いたら正常動作した. (作業簡略化のため R=220ohm, C=open)

74165 の clock 入力への一連の対処は MCU の data 取り込みが立ち上がりであることと 74165 の data 更新も立ち上がりになっているから.

当初の対応では MCU の SPI clock を反転して入力していたが 7404 と 74165 の伝搬遅延を軽視していたため正しく動かなかった.
その次の対応では RC フィルタで約 10 ns の遅延をいれたものの MCU の動作は遅いという動作になっている. ロジックアナライザの波形ではこの対応はほぼ理想的な SPI の動きをしているのにこのような動作になるのは納得がいかない.

私のデータシートの解釈の間違いであればまだよいが今の所はどのタイミングで SPI DI を取り込んでいるかわからない. またロジックアナライザの時間計測精度は安物で満足をいくデータになっていないことにも留意を要する.

ここの存在を忘れていたが完了している.
